Объемная стойка
Виды: Стойка стартовая, Стойка стартовая усиленная, Стойка доборная, Стойка доборная усиленная, Домкрат нижний, Раскос вертикальный/горизонтальный, Ригель, Лестница
Вес: от 1 до 17 кг
Цена по запросу
Сфера применения

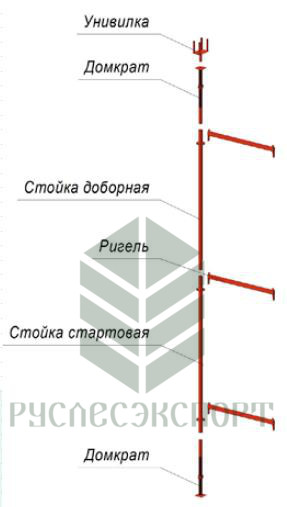

Стойка - несущий и поддерживающий элемент опалубки перекрытия. ГОСТ Р 52086-2003 «ОПАЛУБКА. Термины и определения».
| Элемент опалубки | Характеристика | Вес, кг |
|
Стойка стартовая устанавливается на домкраты в основании стола | |
|
Ст-С-4,4 Ст-С-2,4 Ст-С-2,0 Ст-С-1,4 |
11,94 6,51 5,24 3,56 |
|

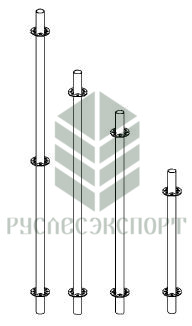

| Стойка стартовая усиленная – стартовый вертикальный элемент, устанавливается на домкрат, имеет фланцы на расстоянии 1м. | ||
|
Ст-СУ-4,4 Ст-СУ-2,4 Ст-СУ-2,0 Ст-СУ-1,4 |
18,9 10,61 8,67 6,27 |
|
|
|
Стойка доборная – доборный вертикальный элемент, с одного края имеет вставку меньшего диаметра для стыковки с предыдущей стойкой, служит для набора требуемой высоты стола. | |
|
Ст-Д-4,0 Ст-Д-2,0 Ст-Д-1,5 Ст-Д-1,0 Ст-Д-0,5 |
12.42 7,0 5,64 4,27 2,58 |
|
| Стойка доборная усиленная – доборный вертикальный элемент, имеет фланцы на расстоянии 1м. | ||
|
Ст-ДУ-4,0 Ст-ДУ-2,0 Ст-ДУ-1,5 Ст-ДУ-1,0 Ст-ДУ-0,5 |
17,42 7,49 5,89 4,3 2,72 |
|
|
Домкрат нижний – опорный резьбовой элемент, устанавливаемый на несущую площадку, обеспечивающий предварительную юстировку стола, воспринимает на себя всю нагрузку от опалубки и передает ее на несущую площадку. | |
|
Дм – 0,6(0,35) Дм – 0,85(0,6) Дм – 1,1(0,85) |
2,96 3,79 4,62 |
|
|
Домкрат верхний (с унивилкой) – опорный резьбовой элемент, устанавливается на конечную по высоте стола доборную стойку, служит опорой для унивилки, обеспечивает дополнительную точную юстировку стола. | |
|
Башмак – опорный элемент, заменяет нижний домкрат в случае установки на ровной горизонтальной опорной поверхности. | 1,1 |
|
Раскос вертикальный/горизонтальный служит для придания жесткости на больших высотах. Раскос комплектуется ко всей номенклатуре ячеек и устанавливается, если высота от опорной площадки до низа бетонируемой плиты превышает 6,0м. | |
|
||
|

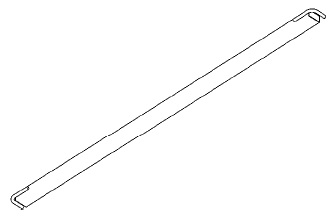

Ригель является горизонтальным несущим элементом, предназначен для обвязки стоек, их центрирования и фиксации. | |
|
Р – 0,5 Р – 0,75 Р – 1,0 Р – 1,25 Р – 1,5 Р – 1,75 Р – 2,0 |
1,76 2,46 3,16 3,86 4,56 5,26 5,96 |
|
|
Лестница служит для подъема и спуска рабочих по строительной конструкции. | 26,9 |
