Телескопические стойки
Описание Различные варианты настила позволяют подобрать оптимальное решение, чтобы работа с перекрытиями подходила для любого проекта. Данная технология существенно уменьшает расходы и ускоряет процесс формирования перекрытий.Опалубка горизонтальных монолитных конструкций - опалубка, применяемая для бетонирования горизонтальных и горизонтально-наклонных монолитных конструкций, в том числе перекрытий, эстакад, пролетных строений мостов и других подобных сооружений. ГОСТ Р 52086-2003 «ОПАЛУБКА. Термины и определения».
Нашей компанией предлагается опалубка перекрытий в различных вариантах, как по высоте бетонирования, так и по конструктивному решению данной системы. Различные варианты настила позволяют подобрать оптимальное решение, чтобы работа с перекрытиями подходила для любого проекта. Данная технология существенно уменьшает расходы и ускоряет процесс формирования перекрытий.
Общий вид: на телескопических стойках.
Основными элементами являются:
- телескопическая стойка;
- вилка универсальная (унивилка);
- тренога;
- балка двутавровая деревянная (продольная и поперечная);
- палуба (фанера ламинированная, формат 1220х2440х18мм или 1500х3000х18мм).
Рекомендации по сборке плит перекрытия толщиной 200 мм из отдельных элементов при использовании березовой ламинированной фанеры толщиной 18мм.
Рекомендации по сборке плит перекрытия толщиной 200 мм при применение балки БДК 200мм.
№ | Наименование | Обозначение | Рекомендуемые значения | Единица измерения |
1 | Шаг укладки продольных балок | L1 | ≤2100 | мм |
2 | Шаг укладки поперечных балок* | L2 | 407/500 | мм |
3 | Шаг установки стоек | D | ≤1500 | мм |
4 | Свес продольной балки за опору | CA | ≤500 | мм |
5 | Свес поперечной балки за опору | CB | ≤500 | мм |
6 | Свес фанеры за балку | F | ≤100 | мм |
7 | Опирание балки на вилку универсальную | H | 150…200 | мм |
* В числителе приведены данные для листов фанеры шириной 1220 мм, а в знаменателе – для листов фанеры шириной 1500 мм.

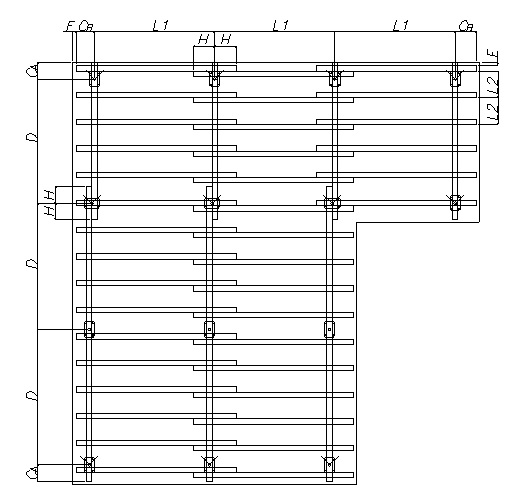

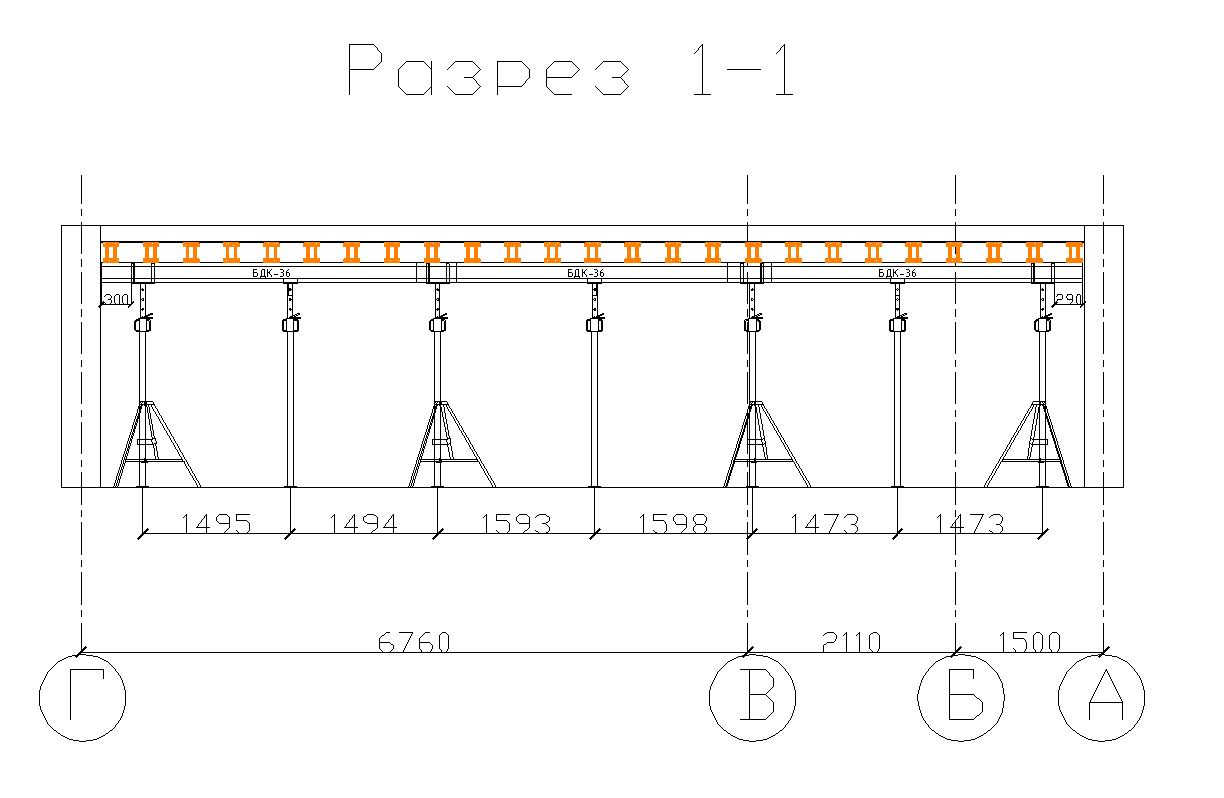

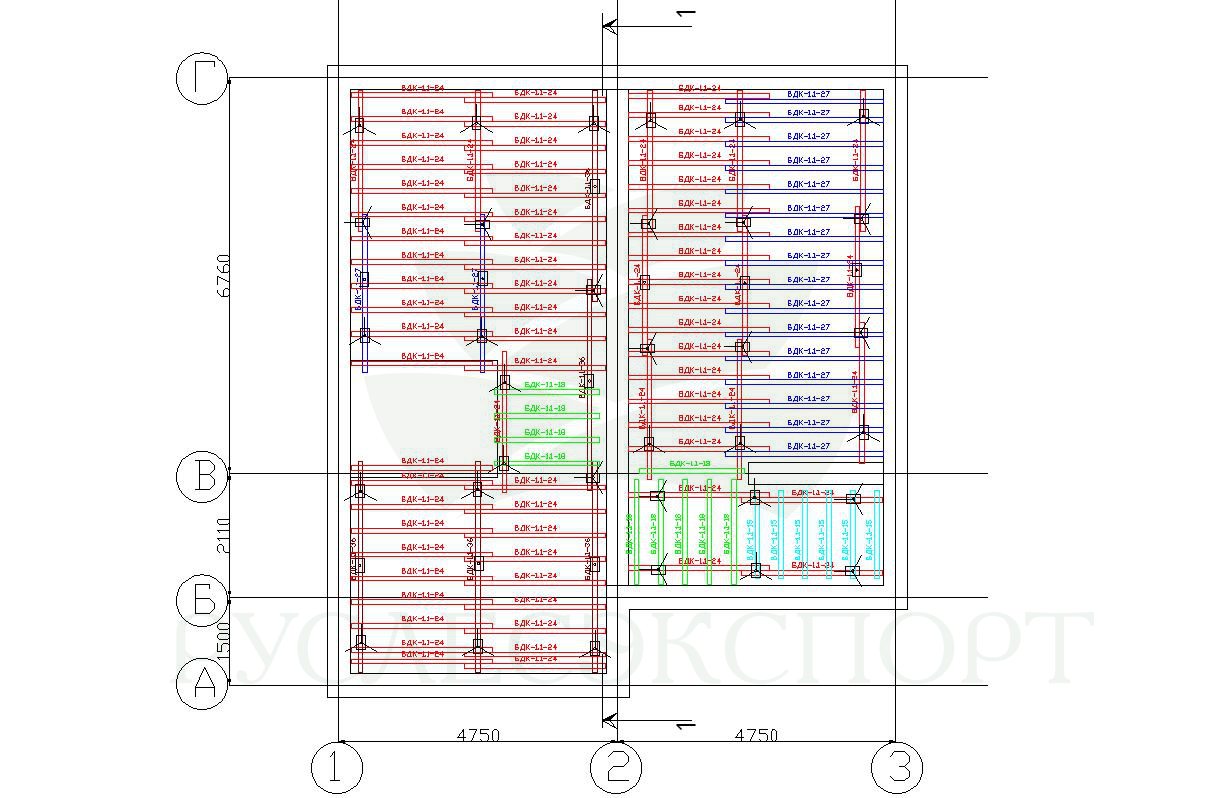

Пример раскладки балок и установки стоек опалубки плиты перекрытия толщиной 160 мм.
