Объемные стойки
Описание Опалубка перекрытий на объемных стойках является многофункциональной системой для монолитного строительства. Применяется в строительстве пролетных строений (мостов, эстакад и других подобных сооружений), также в строительстве по прокладке туннелей возводимых открытым и закрытым способом.Технологическая документация - документация, определяющая технологию, сроки выполнения и порядок обеспечения ресурсами строительно-монтажных работ по возведению частей задания: проект производства работ (ППР) или технологическая карта (ТК), устанавливающая рациональную и стабильную технологию производства, в том числе схемы раскладки (установки) опалубки. ГОСТ Р 52086-2003.
Опалубка перекрытий на объемных стойках является многофункциональной системой для монолитного строительства. Применяется в строительстве пролетных строений (мостов, эстакад и других подобных сооружений), также в строительстве по прокладке туннелей возводимых открытым и закрытым способом. Система на объемных стойках представляет из себя металлическую конструкцию, состоящую из ряда вертикальных элементов, а также дополнительных комплектующих. Высота конструкции составляет от 3м до 20м.

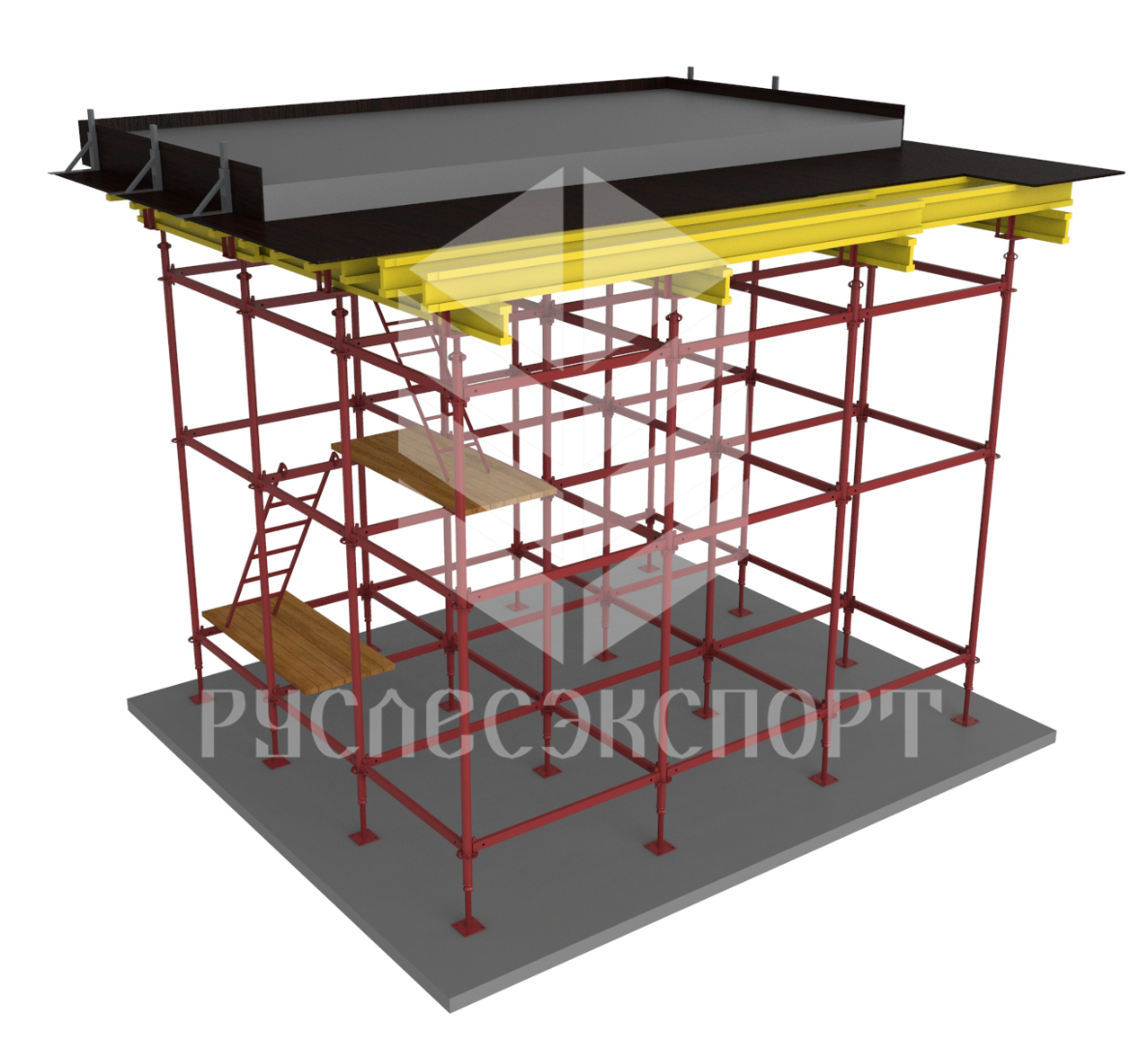

Внешний вид: на объемных стойках.
Технические характеристики на объемных стойках
| Характеристика | Стойка объемная | Стойка объемная усиленная | ||
| Высота перекрытия, м | min | max | min | max |
| 1,5 | 20,0 | 1,5 | 20,0 | |
| Шаг стоек, м | 0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2,0 | |||
| Нагрузка на ось, кг | 2700 | 5000 | ||
| Нагрузка на ригель, кг | 1200 | |||
| Нагрузка на домкрат, кг | 3000 | 6000 | ||

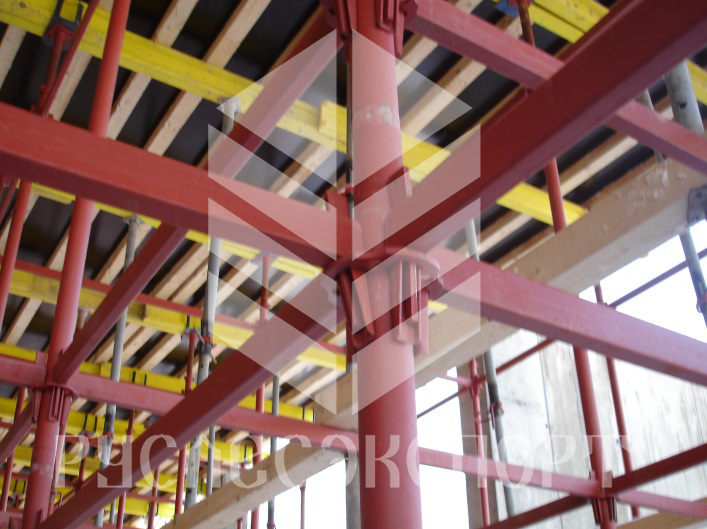

В основании опалубочного стола расставляются опорные башмаки или домкраты, на которые устанавливаются стартовые стойки. Домкраты служат для предварительной юстировки стола. Набор необходимой высоты стола обеспечиваются доборными стойками, имеющие различную высоту, благодаря чему расстояние от опорной поверхности до нижней грани перекрытия может быть любым. На стойках имеются специальные фланцы для крепления ригеля. В зависимости от толщины перекрытия задается размер ячейки, формирующейся из ригелей стандартного номенклатурного ряда. На верхние доборные стойки устанавливаются домкраты. Для укладки балки устанавливаются унивилки.

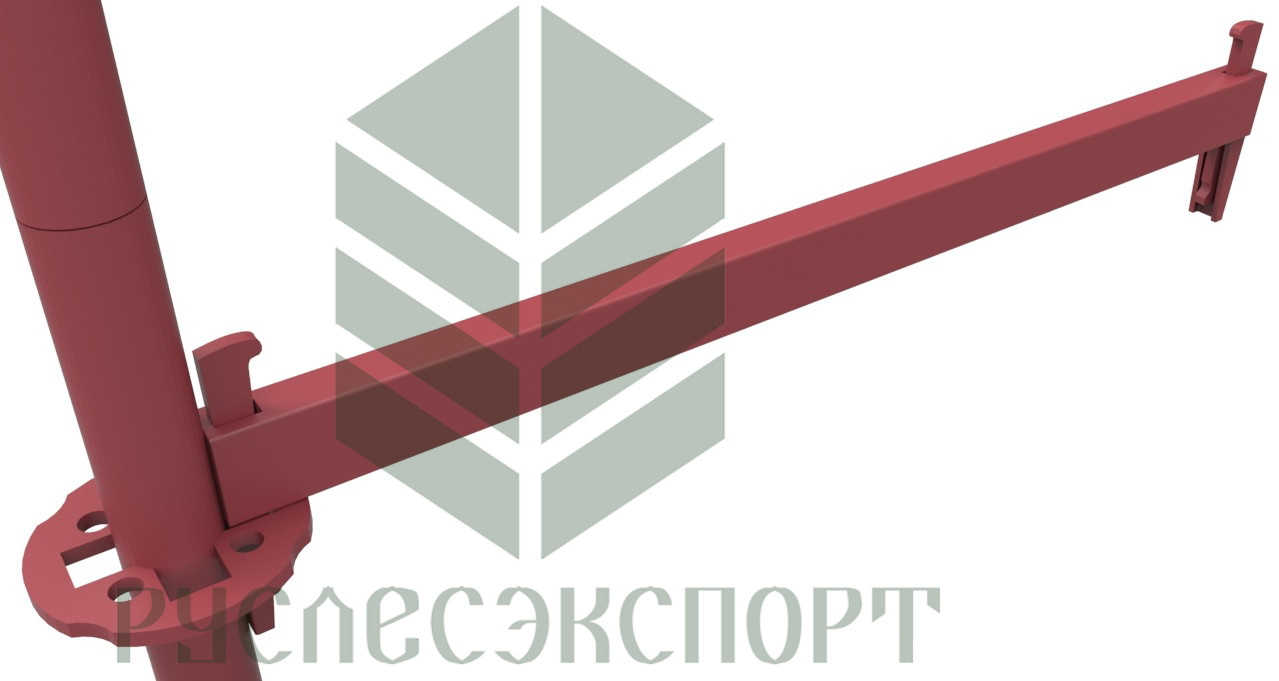

Клиновой узел соединяет между собой стойки и ригель.

|
- клиновой узел обладает повышенной надежностью соединения. - система саморасклинивания. - не требует удержание клина при монтаже ригеля. - удобен при расклинивании и выбивании клина. - система клинового узла позволяет перемещать собранную конструкцию |
Клиновой узел предназначен для соединения вертикальных и горизонтальных элементов, обеспечивает жесткое, перпендикулярное соединение ригеля и стойки, при этом в момент фиксации стоек ригелями автоматически обеспечивается установка каждой стойки на вертикаль, что позволяет получить нагрузку на ось 2700 кг. (в сравнении, телескопическая стойка в безопасном режиме не обеспечивает нагрузку свыше 700кг.)
Данные системы позволяют оперативно возводить перекрытия толщиной до 700 мм. при высоте до 12 метров. Особенности конструктива системы позволяют выполнить перекрытия с несущими железобетонными ригелями. Время монтажа и демонтажа данной системы оказывается меньше по сравнению с альтернативными вариантами.
Монтаж и демонтаж системы объемной стойки выполняется под руководством производителя работ и строго придерживаться ППР.
