Щитовая опалубка "Агрисовгаз"

Щитовая опалубка Агрисовгаз

Виды: Стальная опалубка, алюминиевая опалубка

Необходимо использование крана

Цена по запросу

Рассчитать

Описание

Опалубка вертикальных монолитных конструкций - щитовая опалубка, применяемая для бетонирования вертикальных и наклонно-вертикальных монолитных конструкций, в том числе стен, колонн и других подобных конструкций. ГОСТ Р 52086-2003 «ОПАЛУБКА. Термины и определения».

Компания «Руслесэкспорт» представляет на рынке строительных материалов опалубочное оборудование «Агрисовгаз» и является официальном представителем завода «Агрисовгаз» (г. Малоярославец) на территории СЗФО. Завод «Агрисовгаз» выпускает конструкции высокого качества из алюминиевого и стального сплава, которая соответствует первому классу сертификации по ГОСТ 52085-3003, что гарантирует геометрическую точность элементов и их жесткость (прогиб не более 1/400). Стеновая продукция применяется в монолитном строительстве для возведения гражданских и промышленных конструкций.

Технические характеристики стальной опалубки «Агрисовгаз»

Допустимая нагрузка

80 кН/м

Оборачиваемость щитов

более 300 раз

Прогиб при допустимой нагрузке не более

L/400

Высота щитов

1,5м; 3,0м; 3,3м

Ширина щитов

от 0,3м до 1,2м имеются крупноформатные щиты 2,4м

Вес 1м²

52 кг

Оборачиваемость стальных рам

более 300 циклов

Оборачиваемость палубы щита

не менее 80 циклов (40 циклов с одной стороны)

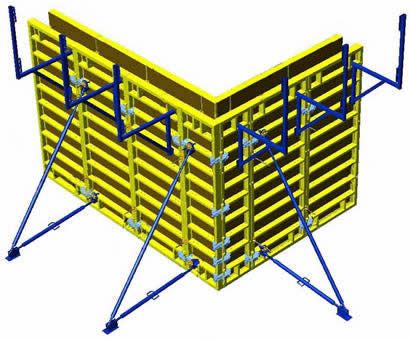

Общий вид: «Агрисовгаз»

Стальная щиты AGS-М представляют собой крупнощитовую опалубку с использованием готовых к применению элементов рамной конструкции. Она формируется из универсальных, модульных щитов, которые могут быть собраны в конструкции практически любых размеров и конфигураций. Щиты комбинируются друг с другом в вертикальном и горизонтальном положении, имеют отверстия для анкеровки, расстояния между которыми гармонирует при различных высотах щитов. Для щитов AGS-М достаточно установки двух анкеров по высоте щита. Палуба щитов изготовлена из ламинированной фанеры толщиной 18мм с плотностью покрытия 220г/м.кв. Соединение щитов осуществляется при помощи универсальных замков.

Стальная опалубка AGS-М имеет антикоррозийную защиту каркаса, которая осуществлена посредством горячего цинкования. Такой профиль увеличивает прочность и жесткость, а цинкование всех поверхностей удлиняет срок эксплуатации.

Достоинством стальных конструкций Агрисовгаз является универсальность и взаимозаменяемость щитов, верх-низ щита не определен, что позволяет осуществлять монтаж любой стороной, собирать вертикально, горизонтально, а так же с продольным смещением. Это позволяет возводить монолитные объекты различной высоты и геометрической конструкций, решая самые смелые архитектурные идеи.

Элементы мелкощитовой опалубки «Гамма»

Типы щитов

1. Линейные щиты

предназначены для устройства монолитных стен. Щиты выполнены модульной конструкции, универсальными и взаимозаменяемыми. Сборка может осуществляться по любым торцам, как в вертикальном, так и горизонтальном положении. Щиты быстро и удобно соединяются центрирующими замками.

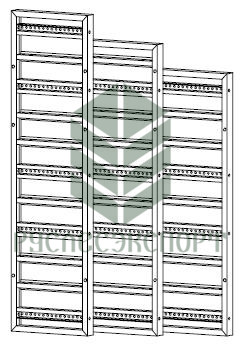

2. Универсальные щиты

0,8х3,0 м предназначены для возведения колонн прямоугольного сечения размером от 200 до 600 мм с шагом 100 или 50 мм. Универсальные шиты 1,2х3,0 предназначены для возведения колонн размером от 200 до 1000 мм с шагом 100 или 50 мм. Также универсальные щиты могут использоваться для возведения монолитных стен как обычные линейные.

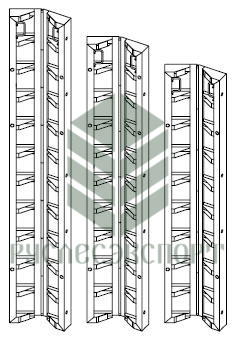

3. Шарнирные щиты

применяются для формирования непрямых углов стен здания и лифтовых шахт. Существует два основных типоразмера шарнирных щитов. При формировании угла щит 0,4х0,4х3,0 м устанавливается с внутренней стороны угла, а щит 0,11х0,11х3,0м - с наружной (скрепленный с подходящими по размеры линейными щитами при помощи клиновых замков). Для дополнительного усиления применяется выравнивающая балка.

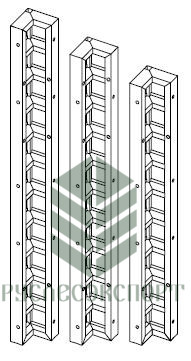

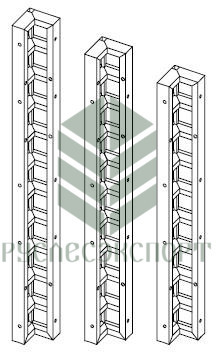

4. Угловые внутренние щиты

применяются для формирования внутренней стороны прямого угла стены здания и также состоят из каркаса и палубы.

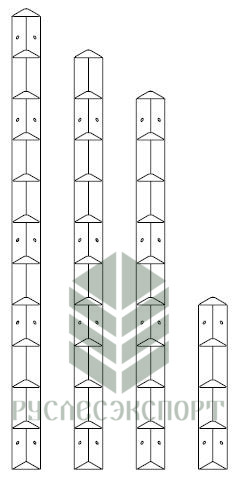

5. Щиты угловые наружные

применяются для формирования наружной стороны прямого угла стены здания.


Алюминиевая от «Агрисовгаз»

Основными элементами являются алюминиевые щиты рамной конструкции, в качестве палубы используется ламинированная фанера. Применяется при возведении стен, колонн прямоугольной формы, лифтовых шахт.

Достоинством алюминиевой опалубки является универсальность и взаимозаменяемость щитов, верх-низ щита не определен, что позволяет осуществлять монтаж любой стороной, собирать вертикально, горизонтально, а так же с продольным смещением. Это позволит возводить монолитные объекты различной высоты и геометрических конструкций, решая самые смелые архитектурные идеи.

Алюминиевые элементы имеют более высокую точность по сравнению со стальными щитами. Это позволяет возводить монолитные конструкции более высокого качества и соответственно экономить на последующих отделочных работах. Также преимуществом алюминиевых щитов является их вес.

Технические характеристики алюминиевой опалубки Агрисовгаз

Допустимая нагрузка

80 кН/м

Прогиб при допустимой нагрузке не более

L/400

Высота щитов

1,5м; 3,0м; 3,3м

Ширина щитов

от 0,3м до 2,4м

Вес 1м²

35 кг

Оборачиваемость палубы щита

не менее 80 циклов (40 циклов с одной стороны)

Типы щитов

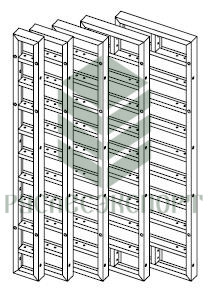

1. Линейные щиты

предназначены для устройства монолитных стен. Щиты выполнены модульной конструкции, универсальными и взаимозаменяемыми. Сборка может осуществляться по любым торцам, как в вертикальном, так и горизонтальном положении. Алюминиевые щиты совместимы со стальными щитами. Стандартная высота щитов 2,7 м, 3,0 м.

2. Универсальные щиты

ЩУ 0,76х3,0 м, ЩУ 0,76х2,7 м и ЩУ 0,9х3,0 м, ЩУ 0,9х2,7м предназначены для возведения колонн прямоугольного типа. Также универсальные щиты могут использоваться при возведении монолитных стен как обычные линейные.

Элементы опалубки Характиристика Вес, кг
Универсальные щиты Щиты универсальные алюминиевые оснащены горизонтальными растром отверстий для анкеров с шагом 5см.
ЩУ 0,76х3,0м
ЩУ 0,76х2,7м
76,0
68,5
Универсальные щиты Щиты универсальные алюминиевые служат для монтажа опалубки колонн. Также щит может применяться для монтажа стеновой опалубки
ЩУ 0,9х3,0м
ЩУ 0,9х2,7м
94,4
79,5

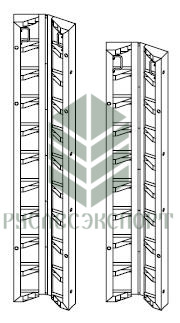

3. Шарнирные щиты

применяются для формирования непрямых углов стен здания и лифтовых шахт. Существует два основных типоразмера шарнирных щитов. При формировании угла щит ЩШВА 0,3х0,3х3,0м (2,7м) устанавливается с внутренней стороны угла, а щит УШНА 0,1х0,1х3,0м (3,3м, 2,7м, 1,2м) с наружной стороны.


4. Угловые внутренние щиты

применяются для формирования внутренней стороны прямого угла стены здания, состоят из каркаса и палубы. Щиты угловые наружные применяются для формирования наружной стороны прямого угла стены здания.
