Крупнощитовая опалубка "Гамма"

Виды: Гамма
Может потребовать использование крана
Цена по запросу
Описание
Модульная продукция компании «ГАММА» имеет ряд достоинств. Каркас щитов от «ГАММА» выполнен из стального профиля 3,5мм, что обеспечивает высокую прочность и жесткость щитов. В качестве палубы используется ламинированная фанера толщиной 18 мм. Для соединения щитов по высоте необходимо всего две стяжки и два замка, что удешевляет стоимость стальной опалубки, а также ускоряет монтаж-демонтаж на строительном объекте. «ГАММА» совместима с конструкциями других производителей, например: Пери (PERI GmbH, Formwork Scaffolding Engineering).
Технические характеристики Гамма
Допустимая нагрузка
40 кН/м
Прогиб при допустимой нагрузке не более
L/400
Оборачиваемость щитов
более 400 раз
Высота щитов
0,9м; 1,2м; 1,5м
Ширина щитов
от 0,3м до 0,9м
Применение на объектах

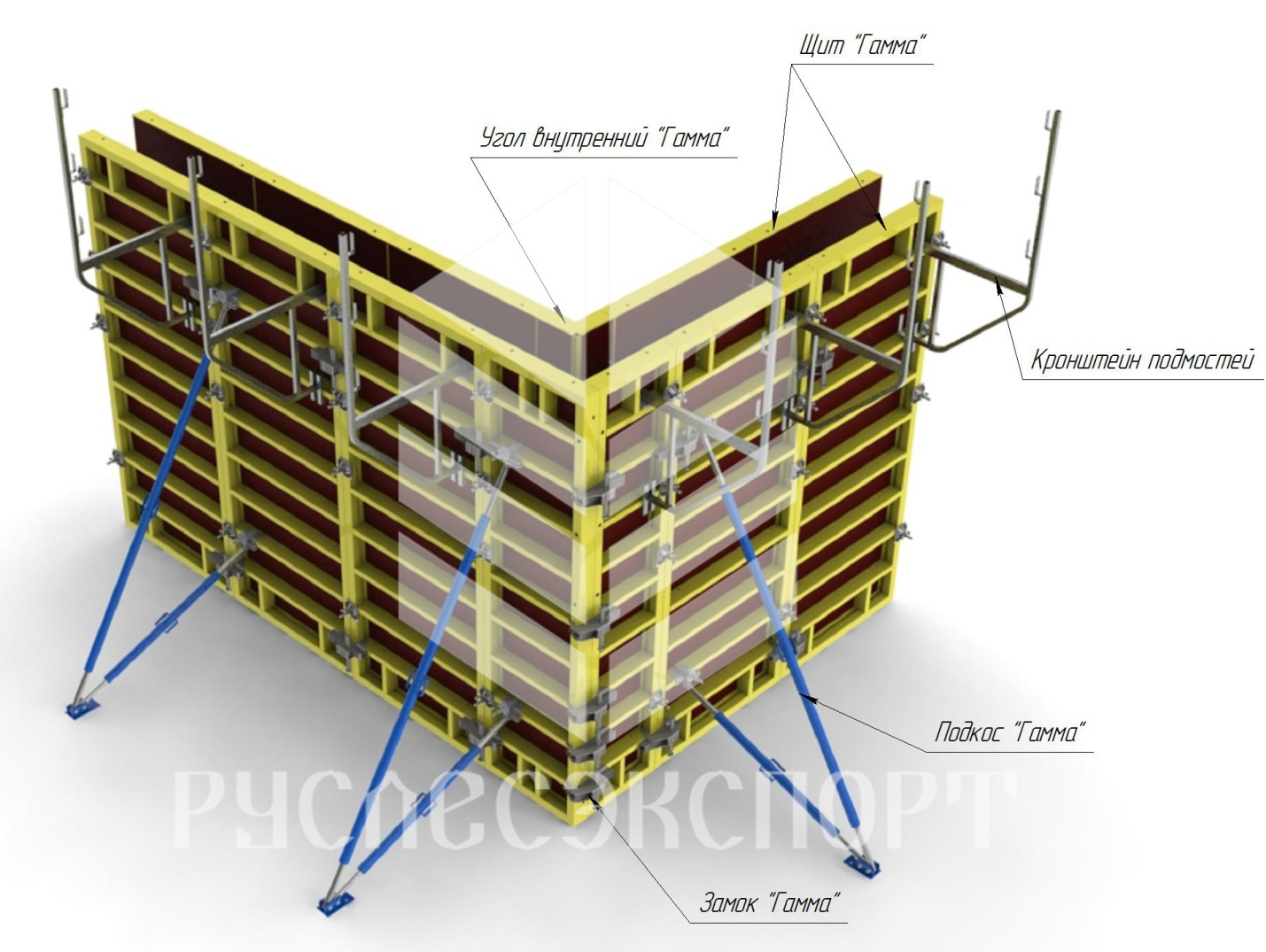

Общий вид опалубки / элементы
- Щит выполнен из стального профиля 3,5мм, что обеспечивает высокую прочность и жесткость щитов
- Кронштейн подмостей
- Подкос
- Замок cлужит для соединения и выравнивания щитов, зажимает доборную деревянную вставку до 100мм, собирает внешний угол
- Угол внутренний
- В качестве палубы используется ламинированная фанера толщиной 18 мм

Типы щитов

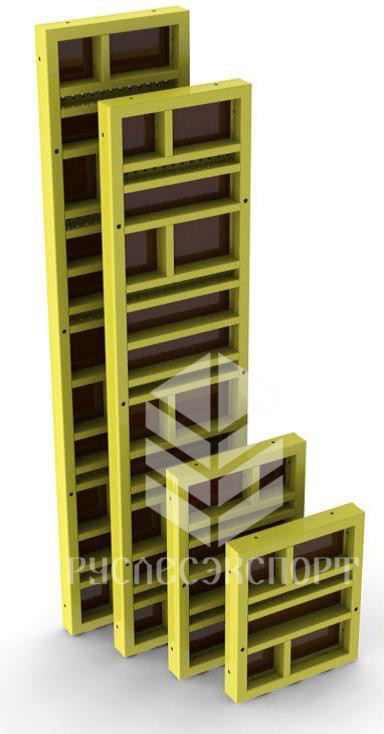

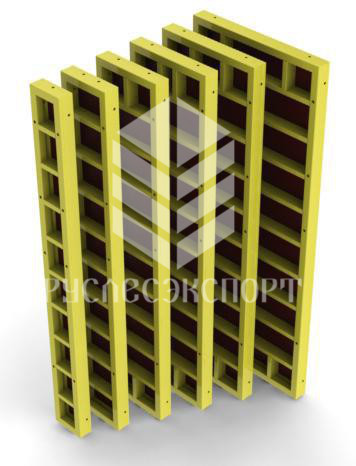

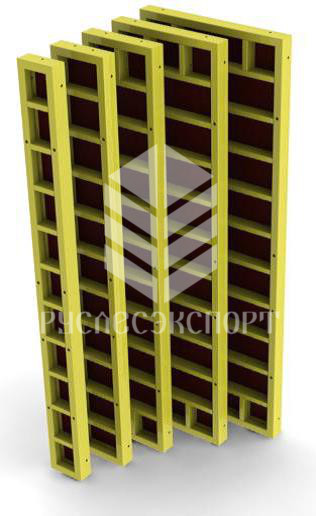

1. Линейные щиты
Предназначены для формирования прямых участков монолитной конструкции, сборка может осуществляться как в вертикальном, так и в горизонтальном положении. Из линейных щитов можно собирать колонны фиксированного размера. Линейные щиты представляют собой сварную раму из стального профиля и ребрами жесткости.

Гамма 3300

Гамма 3000

Гамма 1500

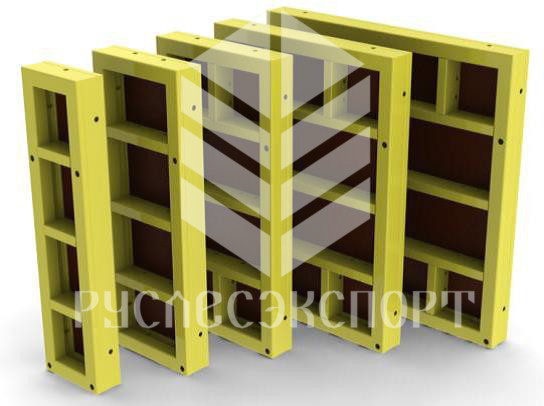

2. Универсальные щиты
Предназначены для формирования колонн прямоугольного и квадратного сечения шириной от 200 до 600мм
3. Угол внутренний
Предназначен для образования внутреннего угла. Угол представляет собой сварную металлическую конструкцию с рабочей поверхностью из ламинированной фанеры.

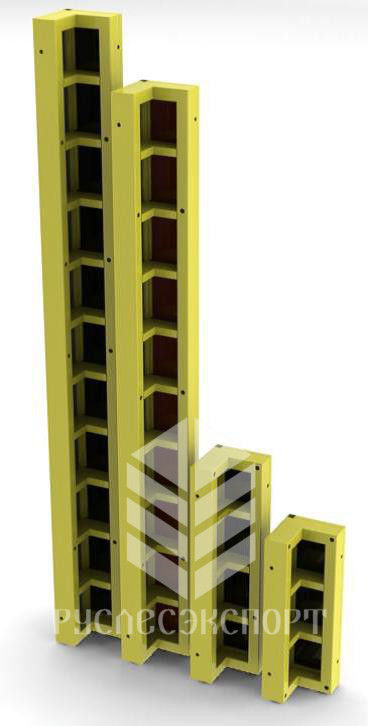

4. Щиты шарнирные
Предназначены для образования внутренних и внешних углов от 75” до 135”. Шарнирный щит представляет собой сварную металлическую конструкцию с рабочей поверхностью из ламинированной фанеры.

Универсальные щиты

Угол внутренний

Щиты шарнирные
Преимущества мелкощитовой опалубки
Малый вес щитов — до 50 кг
Это позволяет выгружать, загружать, переносить и монтировать элементы конструкции без использования крановой техники.
Удобство использования на ограниченном пространстве
С ней можно работать на малой площади и даже в условиях особенно плотной городской застройки.
Компактность всех элементов
Опалубку можно пронести даже внутрь уже существующего помещения — в подвал, на крышу, в коридор и так далее.
Устойчивость к высоким нагрузкам
Правильно смонтированная система способна выдержать нагрузку до 60 кН/м2.
Комбинируемость
Мелкощитовую опалубку можно комбинировать с элементами крупнощитовой, тем самым расширяя возможности использования в строительстве сложных крупных сооружений.
