Стойка телескопическая

Телескопическая стойка - стойка с возможностью изменения размеров, выдвижения (перемещения) одной части относительно другой (базовой). ГОСТ Р 52086-2003 «ОПАЛУБКА. Термины и определения».

Посмотреть 3d модель
Для выбора системы опалубки перекрытий, в проектировании пользуются следующими критериями:
  • Параметры площади монолитных перекрытий, форма поверхности плиты перекрытия.
  • Наличие внешних стен.
  • Толщина бетонируемой плиты.
  • Наличие крана на объекте.
Элемент опалубки Характеристика Вес, кг
Телескопическая стойка Телескопическая стойка применяется как опорный элемент опалубки перекрытий в монолитном строительстве. Изменение высоты стойки достигается выдвижением внутренней трубы с отверстиями, которая фиксируется специальным замком. Проектная высота достигается перемещением наружной резьбовой муфты. Изготавливаются как окрашенные, так и оцинкованные стойки (метод горячего оцинкования). Высота стойки - от 1,4 до 4,5 м. От 8,64 до 19,0

Компания «Руслесэкспорт» предлагает следующие виды стоек:

Телескопическая стойка Стандартная стойка
Диаметр верхней трубы: d=51 мм
Толщина стенки: S=2,5 мм
Диаметр нижней трубы: d=60 мм
Толщина стенки: S=2,5 мм
Телескопическая стойка Усиленная стойка
Диаметр верхней трубы: d=60 мм
Толщина стенки: S=3,0 мм
Диаметр нижней трубы: d=70 мм
Толщина стенки: S=3,0 мм

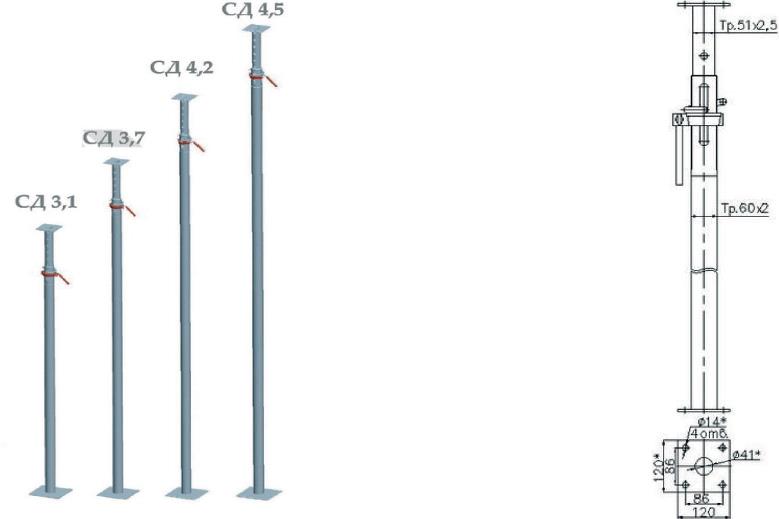

Общий вид телескопической стойки с открытой резьбой Общий вид телескопической стойки с открытой резьбой

Технические характеристики телескопической стойки СТО

Обозначение стойки Высота max(min)/ max нагрузка на ось стойки, м/кг
1 СТО-3,1 (1,7) 3,1 (1,7)/2000
2 СТО-3,7 (2,0) 3,7 (2,0)/1800
3 СТО-4,2 (2,5) 4,2 (2,5)/1600
4 СТО-4,5 (3,2) 4,5 (3,2)/1500

В тех случаях когда толщина бетонируемого перекрытия превышает 300мм, применяют системы стоек ТОР. Это стойки с высокой несущей способностью. Использование усиленных стоек позволяет сократить их количество на объекте в 2 раза. Для увеличения несущей нагрузки стойки используют трубы с большей толщиной стенки и большего диаметра.

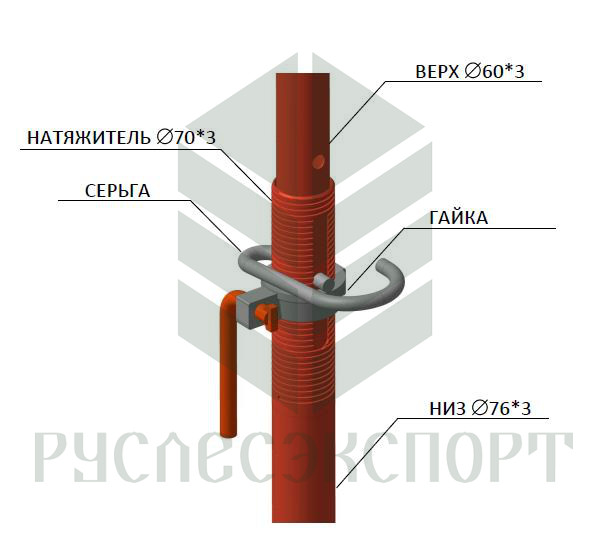

Общий вид усиленной телескопической стойки с открытой резьбой Общий вид усиленной телескопической стойки с открытой резьбой

Технические характеристики телескопической стойки СТО ТОР

Обозначение стойки Высота max(min)/ max нагрузка на ось стойки, м/кг
1 СТО-3,1 (1,7) ТОР 3,1 (1,7)/3800
2 СТО-3,7 (2,0) ТОР 3,7 (2,0/)3600
3 СТО-4,2 (2,5) ТОР 4,2 (2,5)/3000
4 СТО-4,5 (3,2) ТОР 4,5 (3,2)/2950
5 СТО-5,5 (3,7) ТОР 5,5 (3,7)/2900
Стойки имеют варианты защитных покрытий (по ГОСТ 9.032, ГОСТ 9.303):
  • Полное покрытие стойки антикоррозийным грунтом-эмалью.
  • Комбинированное покрытие, внутренняя, внешняя труба – покрытие антикоррозийным грунтом-эмалью; резьбовой элемент – покрытие методом горячего цинкования.
  • Полное покрытие стойки методом горячего цинкования.

В комплекте со стойками используют унивилки, треноги, балки двутавровые, ламинированная фанера.
