Опалубка колонн Гамма

Опалубка колонн переменного сечения предназначена для формирования колонн квадратного или прямоугольного сечения. Стандартный комплект опалубки позволяет формировать колонны сечением от 200x200 до 600x600 мм (исключая 550 мм) с шагом 50 мм. Изготавливаются также различные комплекты опалубки колонн с сечением до 1000 x 1000мм с шагом 50мм. Высота щитов опалубки 3,0м и 3,3м. Высота доборных щитов 1,5м.

Стальная опалубка гамма имеет профиль толщиной 3,5мм и порошковое покрытие, что увеличивает оборачиваемость и жесткость конструкций опалубки. Колонны собираются из универсальных или линейных щитов.

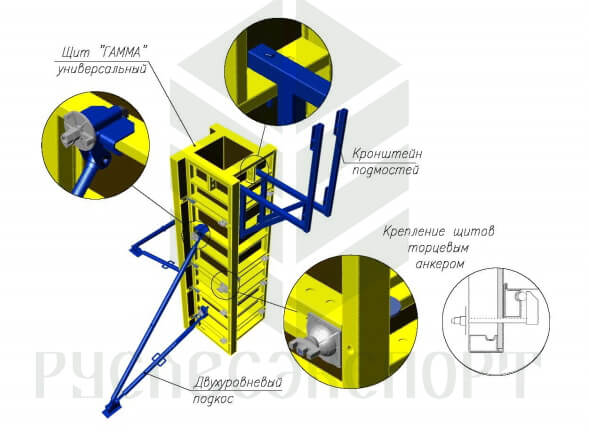

Внешний вид и схема сборки из универсальных щитов Гамма Внешний вид и схема сборки Пример комплектации колонны сечением 600х600мм:
  • Щит универсальный 800х800х3000мм - 4шт.
  • Шкворень с гайкой Ш - 16шт.
  • Подкосы - 2 шт.
  • Кронштейн подмостей – 2 шт

Опалубка колонн из линейных щитов и угловых элементов

Опалубку колонн также можно собрать из линейных щитов Гамма. Линейные щиты дешевле универсальных. Но в данном случае колонна заливается только одного сечения, в зависимости от размера щитов.

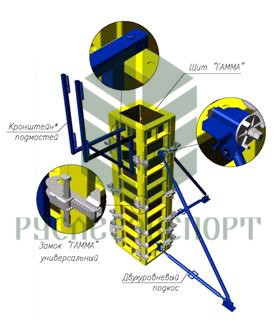

Внешний вид и схема сборки из линейных щитов Гамма Внешний вид и схема сборки Пример комплектации колонны из линейного щита:
  • Щит опалубки линейные – 4 шт.
  • Замок универсальный – 20 шт.
  • Подкос двухуровневый – 2 шт.
  • Кронштейн подмостей – 2 шт.

Технические характеристики стальной опалубки колонн Гамма

Характеристика ГАММА 300 ГАММА 330
Допустимая нагрузка 90 кН/м
Оборачиваемость щитов более 400 раз
Прогиб при допустимой нагрузке не более L/400
Высота стандартных щитов 3,3м
Высота доборных щитов 1,5м
Ширина щитов 0,72м
Сечение колонн от 200x200мм до 600x600мм (кроме 550мм)
Шаг 50мм
Вес 1м² 60кг
Скорость бетонирования не ограничена
Оборачиваемость стальных рам до 500 циклов
Оборачиваемость палубы щита не менее 80 циклов(40 циклов с одной стороны)
